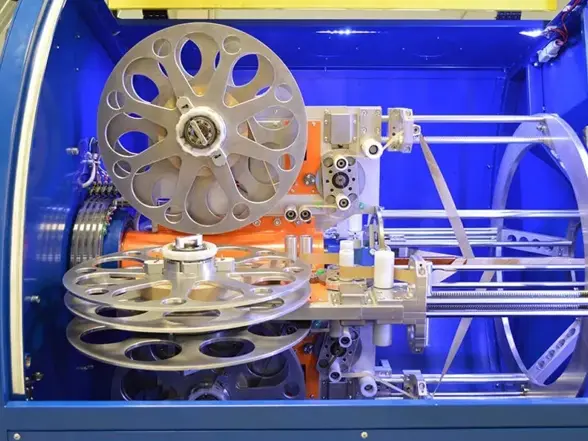

CTC folyamatosan transzponált vezetővonal

A GRM Rolling Mill CTC Continuously Transposed Conductor Line stabil működéssel és nagy pontossággal büszkélkedhet, támogatja a sebesség beállítását és a testreszabott konfigurációkat, és széles körben alkalmazható a precíziós huzalgyártásban transzformátorokban, új energiahordozókban, háztartási készülékekben, orvosi és űrrepülési elektromos mezőkben. Vegye fel velünk a kapcsolatot!

Kérdés küldése

termékleírás

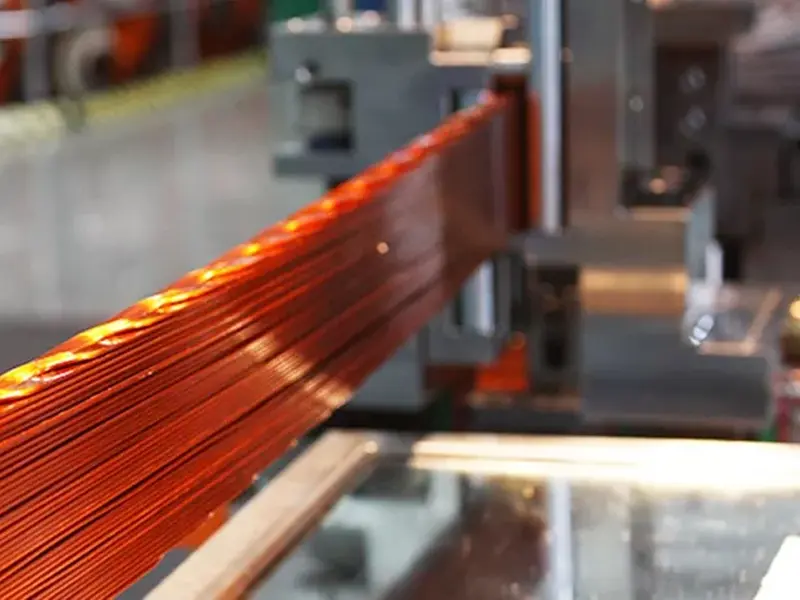

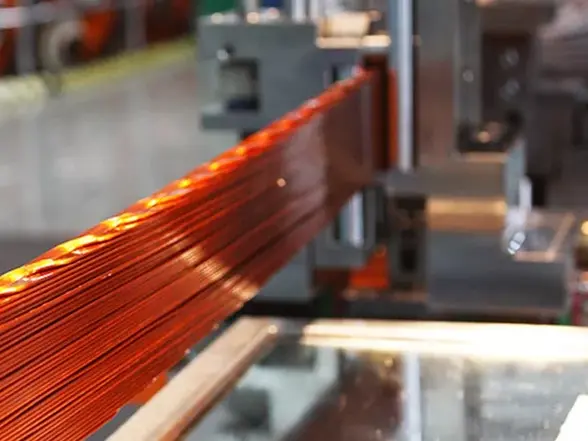

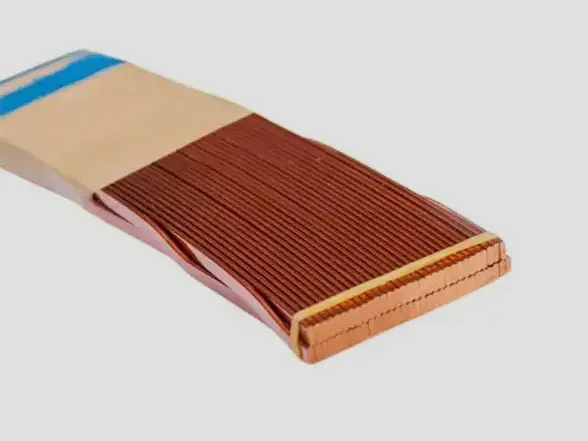

A GRM Rolling Mill CTC Continuously Transposed Conductor Line 5-től 47 szálig folyamatosan transzponálja a hidegen megmunkált, oxigénmentes lapos rézhuzalokat szigetelőlakkkal bevonva, majd szigetelőpapírral és egyéb szigetelőanyaggal becsomagolva. A vezetékeket ezután egy kompakt és szépen elrendezett téglalap keresztmetszetű vezetékkötegbe sodrják.

CTC Continuously Transposed Conductor Line for EV components

CTC Continuously Transposed Conductor Line for Household appliances

CTC Continuously Transposed Conductor Line for Medical devices

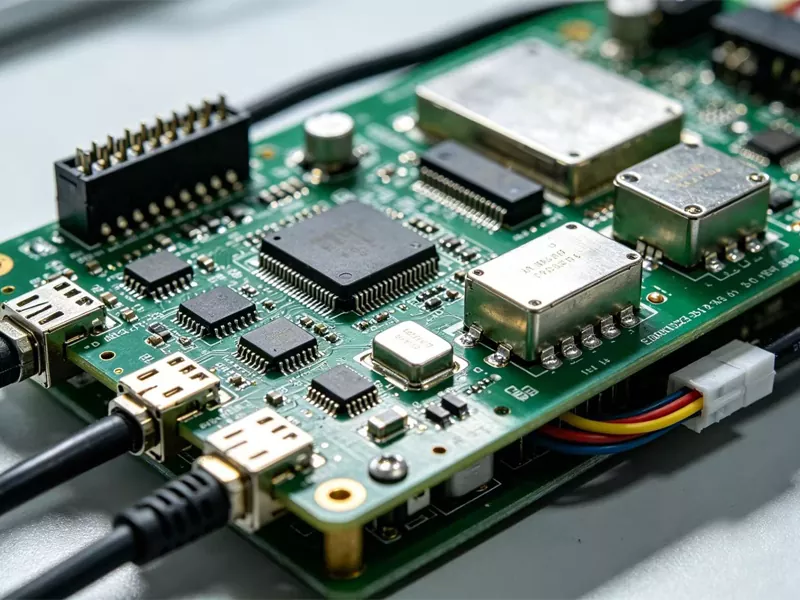

CTC Continuously Transposed Conductor Line for Aerospace electrical assemblies

Alkalmazási iparágak

1. transzformátor tekercsek

2. EV alkatrészek

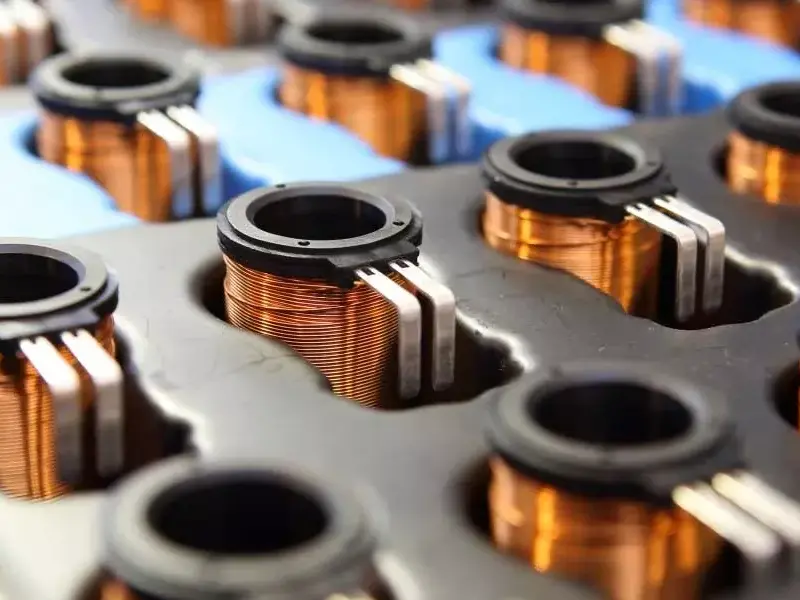

3. Háztartási gépek

4. Orvosi eszközök

5. Repülési elektromos szerelvények

Fő folyamatfolyamat

Kifizetés → Párhuzamos vezetés → Precíziós áthelyezés → Szigetelő csomagolás (opcionális) → Felvétel

Műszaki előírások

Egyvezetős paraméterek	Min	Max
Vastagság	1,15 mm	3,15 mm
Szélesség	3,0 mm	12,5 mm
Szélesség/vastagság arány	3:1	8:1
Zománcvastagság	0,08 mm	0,18 mm

CTC vezetőparaméterek	Min	Max
Gyártási sebesség	1 m/perc	15 m/perc
Vezetők száma	5 (páratlan)	47 (páratlan)
Magasság (mm)	5.0	80.0
szélesség (mm)	6.0	26.0
Transzpozíciós lépésköz (mm)	20	280
Magasság/szélesség arány	1:3	8:1
Transzpozíció Push Speed	colspan = "2"	150 alkalom/perc

Főbb jellemzők

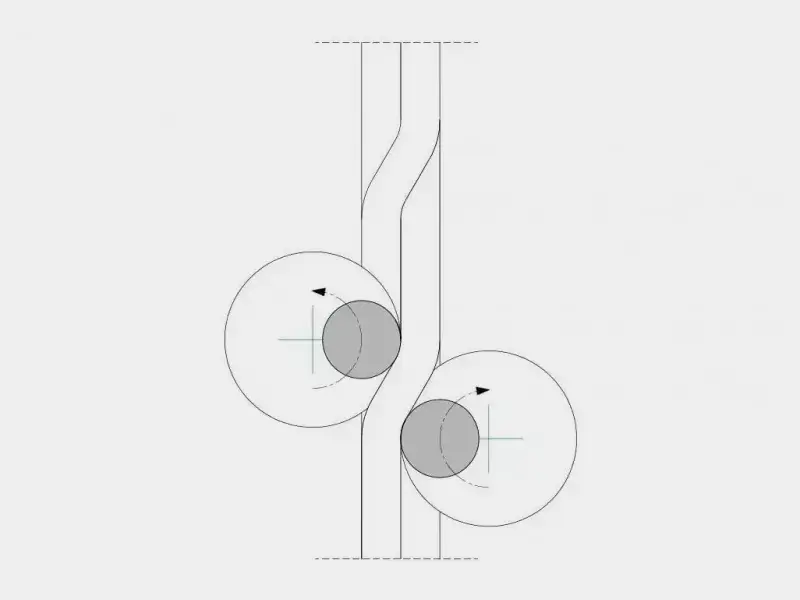

1. Precíziós transzpozíciós rendszer a vezetékek stabil beállításához

2. A CTC Continuously Transponed Conductor Line kompatibilis lehet a zománcozott lapos rézvezetőkkel

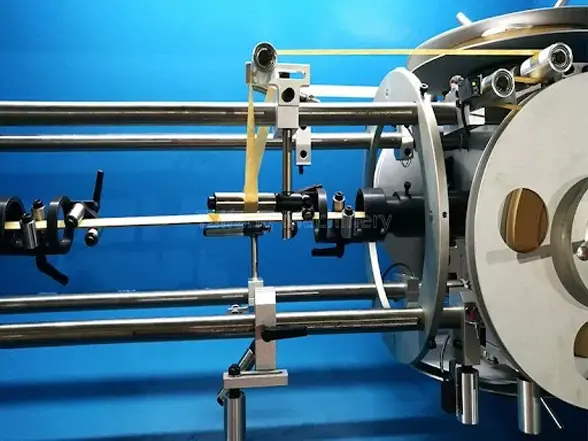

3. Opcionális szigetelőpapír csomagoló egység

4. Szervovezérelt feszítés és tekercselés

Technikai előnyök

A GRM gyártóüzeme olyan online bevonat- és ellenőrző rendszerekkel van felszerelve, amelyek alkalmasak speciális, többrétegű zománcbevonatú mágneshuzalok feldolgozására. Az ugyanabban a létesítményben végzett friss bevonat-feldolgozás javítja az elektromos ellenállási teljesítményt és javítja a vezetőfelület minőségét. A folyamatos online monitorozás tovább biztosítja a méretkonzisztenciát és a hosszú távú működési stabilitást.

GYIK

1. Mi az a CTC vezető?

A CTC (Continuously Transposed Conductor) egy téglalap alakú vezetékköteg, amelyet több szigetelt lapos vezető folyamatos transzponálásával készítenek a transzformátorok örvényáram-veszteségének csökkentése érdekében.

2. Milyen anyagokat dolgozhat fel a sor?

A vonalat elsősorban zománcozott, oxigénmentes lapos rézvezetékekhez és a kapcsolódó mágneshuzalokhoz tervezték.

3. Testreszabható a gép?

Igen. A GRM személyre szabott konfigurációkat biztosít a vezeték méretei, a gyártási sebesség, a szigetelés szerkezete és az üzem elrendezése szerint.

Készen áll a mágneshuzal-gyártás korszerűsítésére?

Lépjen kapcsolatba a GRM-mel a precíziós laposhuzal-feldolgozáshoz, transzformátor-alkalmazásokhoz és fejlett mágneses huzalgyártáshoz testreszabott CTC-vezetékgyártási megoldásokért.
