PV gyűjtősínszalag gyártósor

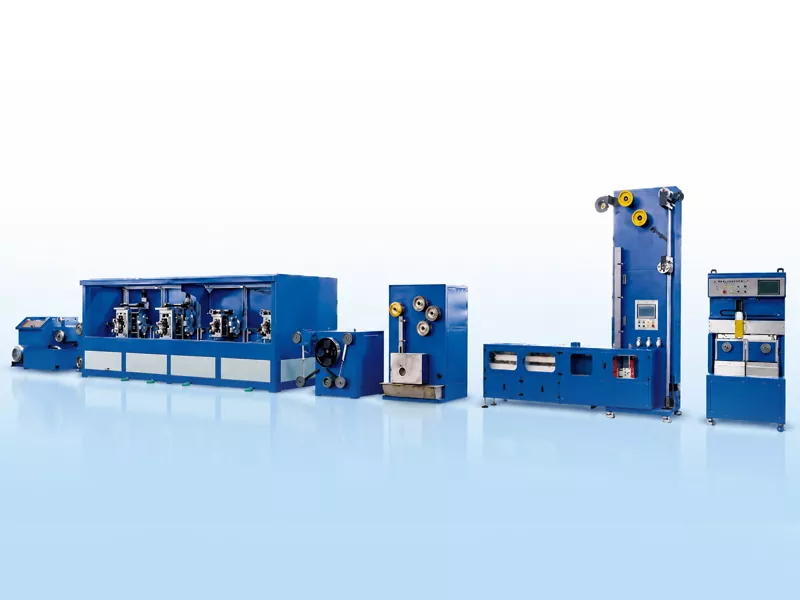

A GRM PV gyűjtősínszalag gyártósort úgy tervezték, hogy folyamatosan feldolgozza a TU1 oxigénmentes rézhuzalt nagy pontosságú, ónnal bevont lapos vezető szalaggá. A vonal alkalmas PV összekötő szalag, gyűjtősín szalag és fényvisszaverő gyűjtősín szalag gyártására.
A teljes termékcsalád magában foglalja a huzalhúzást, a precíziós hengerlést, a folyamatos lágyítást, a folyasztószeres kezelést, a forró ónbevonatot és az automatikus felszívást. Segítségével a PV szalaggyártók ellenőrizhetik a szélesség és vastagság pontosságát, az ónbevonat minőségét, a szalag egyenességét és a tekercselés konzisztenciáját.
A GRM gyűjtősínszalag gyártósor körülbelül 26 m hosszú és 3 m széles, a teljes vonaltömege körülbelül 14 tonna. A tervezési sebesség akár 150 m/perc is lehet, a rézhuzal méretétől, a kész szalag méretétől, az ónozási sebességtől és a felszívás módjától függően. Tipikus termelési körülmények között a havi termelés megközelítőleg elérheti a 60-80 tonnát.

Kérdés küldése

termékleírás

A rézhuzaltól a kész gyűjtősínszalagig

A PV sínszalag gyártósor főként rézhuzalt használ nyersanyagként. A huzalt először a hengerléshez szükséges átmérőig húzzák, majd többállásos precíziós hengerléssel lapos szalaggá alakítják. A hengerlés után a rézszalag folyamatos izzításon megy keresztül, hogy beállítsa mechanikai tulajdonságait, majd folyasztószeres kezelés és forró ónbevonat következik. Végül a kész szalagot az automata felszedő rendszer tekercsekre vagy palacsintatekercsekre tekerje fel.

Rajzológép

A rézhuzalt 2,6-3,0 mm átmérőjű szerszámokon keresztül húzzák hengerlésre készen.

4 Görgős állvány

A kerek rézhuzalt lapos szalaggá tekerjük, szabályozott szélességi és vastagsági pontossággal.

Lágyítás

A rövidzárlatos izzítást inertgáz elleni védelemmel és keringető vízhűtéssel használják a rézszalag mechanikai tulajdonságainak javítására.

Ón bevonat

Forró ónbevonatot használnak. A levegős kések szabályozzák az ónréteg vastagságát, a hűtőventilátorok pedig segítik a felület minőségének stabilizálását. Egyoldali ónbevonat vastagsága: 0,01-0,025 mm.

Automatikus tekercscsere

Az opcionális funkciók közé tartozik a szervo mozgás, az automatikus orsócsere, az automatikus vágás és az automatikus szalagozás.

Precíziós felvétel

Orsó tekercselés: 30 kg-ig.

Palacsinta tekercselés: opcionális 1-2 kg.

K+F és szabadalmak

2015 óta a GRM folytatta a napelemes összekötő szalag és gyűjtősín szalag gyártóberendezéseinek fejlesztését. A vállalat számos műszaki szabadalmat szerzett a precíziós hengerléssel, a gyártósorok integrációjával és a PV szalag gyártási folyamatokkal kapcsolatban.

GRM szabadalmaztatott technológiák napelemes szalaggyártó berendezésekhez

Főbb jellemzők

Folyamatos gyártás a rézhuzal bemenettől a kész ónbevonatú sínszalag kimenetig.
Jobb méretkonzisztencia, egyenletes bevonat és tekercselési minőség.
A feszültségkoordináció és az automatikus felvétel segít csökkenteni a gyártási megszakításokat és a kézi beavatkozást.
Támogatja a szabványos gyűjtősínszalag és a fényvisszaverő gyűjtősín szalag gyártását a PV modulok különböző anyagszükségleteihez.
Integrált gyártási megoldást biztosít a fotovoltaikus szalagok gyártói számára, amely a folyamatszabályozásra, a termékek konzisztenciájára és a termelés hatékonyságára összpontosít.

Gyakran Ismételt Kérdések

1.Mi a késztermék mérettartománya?

Kész szélesség: 3-8 mm.

Kész vastagság: 0,2-0,4 mm.

2.Melyek a tűrés és a mechanikai tulajdonságok tartományai?

Szélességtűrés: ±0,085 mm.

Vastagsági tűrés: ±0,01 mm.

Szakítószilárdság: ≥260 MPa.

Folyáshatár: 90-130 MPa.

3.Milyen ónozási módszert alkalmaznak?

A vonal forró ónbevonatot használ, teljes lefedéssel a szalag körül, mindkét oldalsó élét is beleértve.

4.Hogyan mérik a termék szélességét és vastagságát?

A négyállásos hengermű negyedik állványa két lézeres mérőrendszerrel van felszerelve, egy szélességmérésre, egy pedig vastagságmérésre. A mérési adatok a HMI-n jeleníthetők meg.

5.Milyen anyagokat lehet feldolgozni?

A PV gyűjtősínszalag gyártósort elsősorban TU1 oxigénmentes rézhuzalokhoz tervezték. Egyedi konfigurációk biztosíthatók a különböző rézötvözetek, termékméretek és speciális szalagkövetelmények szerint.
