Hogyan csökkentheti az összetett profilos hengermű a törmeléket, miközben szoros tűréseket tart?

Vázlat

• Határozza meg az összetett profilokat, és azt, hogy miért keményebbek, mint a szabványos csatornák vagy egyszerű csövek.
• Határozza meg a leggyakoribb termelési fejfájásokat: csavarás, meghajlás, visszaugrás, felületi hibák és gyakori beállítás.
• Ismertesse a stabilitást javító berendezéseket és beállítási jellemzőket: merevség, tekercstervezési stratégia, irányított alakítás és feszültségkezelés.
• Mutassa meg, hogy egy teljes vonal (letekercselés → szintezés → formázás → egyengetés → hosszra vágás) hogyan segíti a következetességet.
• Adjon meg egy vevőközpontú ellenőrzőlistát, egy megoldási táblázatot és egy egyértelmű GYIK részt.

Mire képes egy összetett profilú hengermű?

A Komplex profilos hengerműúgy épül fel, hogy több sugarú, lépcsős, peremes, eltolásos és funkcionális jellemzőkkel rendelkező részeket képezzen – gyakran egyetlen lépésben – miközben szabályozza a geometriát hosszban, szélességben és vastagságban. Az egyszerűbb formákkal összehasonlítva az összetett profilok felerősítik a kis eltéréseket: a szalag vastagságának, a tekercskészletnek, a kenésnek vagy a bemeneti igazításnak kisebb változása láthatóvá válhat csavarodás, „mosoly”, ív vagy egyenetlen karimamagasság formájában.

A fő cél nem csak az „alak kialakítása”. Ezt teszikiszámíthatóan, váltás műszak után, tekercs tekercs után – állandó kézi finomhangolás nélkül. Itt választja el a maró merevsége, az állványbeállítás, a hengeres szerszámozási stratégia és a folyamatvezérlés a stabil vonalat a stresszes vonaltól.

A fájdalom a „Papíron tökéletes” profilok mögött

Az összetett szakaszok gyakran kiszámítható módon kudarcot vallanak. A vásárlók a régebbi berendezések cseréjekor vagy a termelés méretezésekor leginkább ezeket a problémákat említik:

• Csavarás és hajlás:A profil a hosszában elfordul, vagy oldalra görbül, ami illeszkedési problémákat okoz a folyásirányban.
• Hullámosság és meghajlás:Az inkonzisztens alakítási energia vagy a maradék feszültség olyan alkatrészt hagy maga után, amely nem ül simán, és nem szerelhető össze tisztán.
• Springback drift:Az „azonos beállítás” nem ugyanazt a méretet eredményezi, különösen, ha a tekercs tulajdonságai megváltoznak.
• Élrepedések és felületi nyomok:A korai állványok túlformázása, a rossz hengerminőség vagy a helytelen kenés hibákat okoz.
• Lassú átállások:A tekercsváltás utáni túl sok próba-hiba tárcsázás csökkenti az átviteli sebességet.
• Magas selejt a tekercs elején/végén:A belépési instabilitás és a kiszorító hatások gyorsan felhalmozódó hulladékot okoznak.

Ezek többsége nem „üzemeltetői probléma”. Ezek rendszerproblémák: igazodás, merevség, vezetés, és az, hogy a formáló út hogyan kezeli a stresszt.

Hogyan oldja meg a megfelelő maróbeállítás a méreteltolódást

Egy jól megtervezettKomplex profilos hengerműelőször a stabilitásra összpontosít, majd a sebességre. Jellemzően javítja az eredményeket a szerkezeti tervezés kombinációjával és intelligens konfiguráció – a profiltól, az anyagkínálattól és a tűréskövetelményektől függően.

1) Merevség és beállítás, amely a helyén marad

• A nagy merevségű állványok és a stabil alapszerkezetek segítenek megakadályozni a méretváltozásként megjelenő mikroelhajlást.
• Az ismételhető beállítások (átlátszó skálákkal vagy digitális kijelzésekkel) csökkentik a „törzsi tudás” függőségét.
• Az egyenletes csapágy- és orsóminőség csökkenti a rezgésnyomokat az érzékeny felületeken.

2) Olyan út kialakítása, amely kezeli a stresszt ahelyett, hogy erőltené

• A progresszív alakítás elosztja a deformációt az állványok között, hogy csökkentse az élfeszültséget és a repedésveszélyt.
• Az irányított formázás és a megfelelő oldaltámasz megakadályozhatja a csavarást, mielőtt elindulna.
• A lebontó állványok, uszony átvezetések és méretezés stratégiai használata javíthatja a végső geometria ellenőrzését.

3) Belépés és feszítésszabályozás, amely megvédi az első 50 métert

• A jobb tekercselés, egyengetés és szintezés csökkenti a tekercsbeállítást, és konzisztens „kiindulási anyagot” ad a malomnak.
• Az első állványok stabil megvezetése javítja az ismételhetőséget és csökkenti az indítási selejt mennyiségét.
• Hosszabb vonalak esetén az integrált feszültség- vagy sebességkoordináció megakadályozhatja az összetett jellemzőket torzító finom húzást.

4) Kiegyenesítés és utólagos korrekció, ahol ez számít

• A beépített kiegyenesítők és korrekciós egységek segítenek eltávolítani az íjat és hullámokat okozó maradék feszültséghatásokat.
• A megbízható méréssel ellátott, méretre vágott rendszerek csökkentik a hosszváltozásokat és javítják a későbbi összeszerelést.

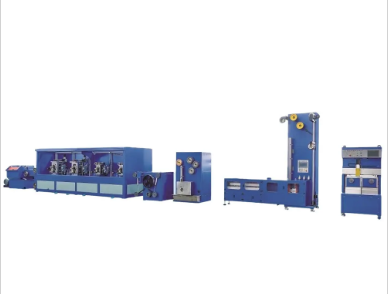

Tipikus vonalkonfiguráció és opciók

Sok összetett profilokhoz gyártott gyártósor ugyanazt a „gerincet” tartalmazza, majd a tűréscélok és az alkatrészgeometria alapján ad hozzá opciókat. Szállítók szeretikJiangsu Youzha Machinery Co. Ltd.általában támogatják a konfigurálható vonalterveket, így a berendezést a termékcsaládhoz illesztheti ahelyett, hogy egy profilt kényszerítenénk arra, hogy mindenre felállítsa a szabályokat.

• Uncoiler + tekercs kezelés:stabil adagolás, opcionális hidraulikus bővítés, tekercskocsi és biztonsági reteszek.
• Szintezés/egyenesítés:csökkenti a tekercs memóriáját és javítja a belépési konzisztenciát.
• Etetés és vezetés:oldalsó vezetők, beléptető asztalok és igazítási segédeszközök az első állványok stabilizálására.
• Állványok kialakítása:a profil köré tervezett sorrend; a folyamattól függően hajtott/nem hajtott állványokat is tartalmazhat.
• Soron belüli korrekció:egyenesítők, csavarásszabályozás vagy méretezés a profil viselkedésétől függően.
• Vágás és kifutás:repülési levágás vagy stop-start, mérés, halmozás és kész felületek védelme.

Kiválasztási ellenőrzőlista vásárlók és mérnökök számára

Ha gépeket hasonlít össze, könnyen a sebességre vagy az állványok számára koncentrálhat. Összetett profilok esetén jobb megközelítés a rendszer védelmének értékelése ismételhetőséget és csökkenti a beavatkozást.

• Profilcsalád illeszkedése:Egy részt vagy több hasonló formát alkotsz? A moduláris szerszámozási stratégia többet jelenthet, mint a nyers sebesség.
• Anyag tartomány:A vastagságnak, a folyáshatárnak, a bevonatoknak és a megengedett felületi jeleknek kell irányítaniuk a tekercs befejezését és az alakítás megközelítését.
• Toleranciacélok:A maró megadása előtt határozza meg a minőség szempontjából kritikus méreteket (karima magassága, szalagszélesség, méterenkénti csavarás, ívhatárok).
• Átállási elvárások:Milyen gyakran változik a szerszám? Keressen megismételhető beállításokat, egyértelmű beállítási hivatkozásokat és hatékony hozzáférést.
• Kezelői munkaterhelés:Milyen módosítások várhatók stabil futás közben? A cél az, hogy „állj be és fuss”, nem pedig a „bébiszitter és üldözés”.
• Minőségi terv:Erősítse meg, hogy milyen mérési és mintavételi módszereket fog használni (és hogyan támogatja ezeket a vonalterv).
• Értékesítés utáni képesség:A szerszámok finomítása, a pótalkatrészek elérhetősége és a távoli támogatás dönti el a hosszú távú üzemidőt.

Fájdalompontok vs. gyakorlati ellenintézkedések

Kifizetődő folyamatirányítás és minőségi szokások

A felszerelés számít, de a fegyelem megsokszorozza az eredményeket. A legstabilabb profilvonalaknak van néhány szokása:

• Indítási rutin:ellenőrizze a bemenet igazítását, a vezetőérintkezőt és az első állvány beállításait a sebesség növelése előtt.
• Az első cikk ellenőrzési pontjai:korán mérje meg a minőség szempontjából kritikus méreteket, és rögzítse a végső „jó” beállításokat.
• A tekercs nyomon követhetősége:napló tekercs azonosítója, vastagsága és kulcstulajdonságai, így összefüggésbe hozhatja a méret-eltolódást az anyaggal.
• Felületvédelem:tartsa tisztán a tekercsszerszámokat, távolítsa el a törmeléket, és védje a kész profilokat kifutáskor/halmozáskor.
• A valóságnak megfelelő képzés:tanítsa meg a kezelőknek, hogy az egyes beállítások valójában mit befolyásolnak (csavar vs. ív vs. karimamagasság).

Karbantartási és szerszámozási gyakorlatok az ismételhetőség érdekében

Az összetett profilok kivédik a kis mechanikai lazaságot. Ha az ismételhetőség hirtelen romlik, az gyakran nem a tekercs kialakítása – hanem kopás, holtjáték vagy szennyeződés.

• Csapágy és beállítás ellenőrzések:ütemezze be az ellenőrzéseket a korai lazaság észlelésére, amely vibrációvá és jelöléssé válik.
• A szerszámok megőrzése:megfelelően tárolja a tekercseket, védje a kész felületeket, és dokumentálja a felújítási előzményeket.
• Vezetők és érintkező felületek:a kopott vezetők aszimmetrikus erőket hozhatnak létre, amelyek csavarodást okoznak.
• Kenés és tisztaság:a következetes kenés csökkenti a hő- és felületkárosodást; a tisztaság megakadályozza a beágyazott karcolásokat.
• Alkatrész készenlét:a kritikus kopó alkatrészek csökkentik az állásidőt és megakadályozzák a minőséget rontó „ideiglenes javításokat”.
