Hogyan profitál az MBB kerek huzalgyártás a napelemes PV szalaggépből?

Egy modern napelemgyártó létesítményben vékony, emberi hajszálnál alig vastagabb rézhuzalt húznak, lágyítanak, és precíz forrasztóréteggel vonják be. Ez az MBB (Multi-Busbar) kerek vezeték, a kritikus összeköttetés, amely több ezer egyedi fotovoltaikus cella áramát továbbítja a napelem szélére. Ennek a huzalnak a gyártása a precíziós tervezés csodája, ahol a tűréseket mikronban mérik, a konzisztencia pedig nem alku tárgya. Bármilyen eltérés az átmérőben, a bevonat vastagságában vagy a mechanikai tulajdonságokban csökkentheti a teljes napelem hatásfokát. Ez a fotovoltaikus összekötő gyártás igényes világa, és itt bizonyítja alapvető értékét a Solar PV Ribbon Machine.

ANapelemes PV szalaggépegy speciális gyártóberendezés, amely több folyamatot egyetlen, folyamatos sorba integrál. Meghúzza a huzalt, izzítással szabályozza annak szakítószilárdságát, és egyenletes forrasztási bevonatot visz fel. A Solar PV Ribbon Machine bevezetése egy MBB körhuzalos gyártósoron nem csak fokozatos fejlődés; ez egy átalakulás. A gép precíziós vezérlései csökkentik az átmérőváltozást, fejlett lágyítórendszere egyenletes mechanikai tulajdonságokat biztosít, bevonattechnológiája pedig egyenletes forrasztási vastagságot biztosít a huzal teljes hosszában. Ezek a fejlesztések közvetlenül jobb minőségű MBB kerek huzalt eredményeznek, ami viszont hatékonyabb napelemekhez és alacsonyabb gyártási költségekhez vezet. Ez a cikk megvizsgálja azokat a konkrét módokat, amelyekben a napelemes PV szalaggép előnyös az MBB körhuzalgyártásban, megvizsgálja azokat a mérnöki elveket, folyamatinnovációkat és valós eredményeket, amelyek nélkülözhetetlen eszközzé teszik a napenergia-ipar számára.

Tartalomjegyzék

• 1. Mi az MBB kerek huzal, és miért számít a napelemeknél?
• 2. Mi az a napelemes PV szalaggép, és hogyan működik?
• 3. Hogyan javítja a precíziós rajzvezérlés a huzalátmérő konzisztenciáját?
• 4. Hogyan biztosítja az izzítási eljárás a konzisztens mechanikai tulajdonságokat?
• 5. Hogyan csökkenti a bevonat egyenletessége a hibákat és javítja a cellakapcsolatot?
• 6. Milyen előnyökkel jár a valós világban a napelemes PV szalaggép használata?
• 7. Gyakran Ismételt Kérdések (GYIK)
• 8. Következtetés

1. Mi az MBB kerek huzal, és miért számít a napelemeknél?

Ahhoz, hogy megértsük a Solar PV Ribbon Machine előnyeit, először meg kell értenünk az általa gyártott terméket: MBB kerek huzalt. Az MBB vagy Multi-Busbar olyan cella architektúrára utal, ahol több vékony vezetéket használnak a napelem áramának összegyűjtésére, szemben a hagyományos kialakítással, amely 3 vagy 4 vastagabb, lapos szalagot használ. Ez az architektúra jelentős előrelépés a napelemes technológia terén. A gyűjtősínek számának növelésével az áramfelvételi út lerövidül, csökken a soros ellenállás és javul a cella általános hatékonysága. Maguknak a vezetékeknek rendkívül finomnak kell lenniük – jellemzően 0,25 mm és 0,4 mm közötti átmérőjűnek –, és forrasztóötvözettel vannak bevonva, hogy megkönnyítsék a cellához való csatlakozást.

Az MBB körhuzalra való átállást a magasabb napelem-hatékonyság iránti könyörtelen törekvés vezérelte. A vékonyabb, kerek huzalok csökkentett árnyékolása növeli a cella fénygyűjtő területét. A rövidebb áramút csökkenti az ellenállásos veszteségeket, a finomabb hangosztás pedig lehetővé teszi a cella elektromos kimenetének pontosabb szabályozását. Ezek az előnyök együttesen 1-2%-kal növelik a napelemek hatékonyságát, ami jelentős nyereség a napelemek versenypiacán. Az MBB körhuzal gyártása azonban lényegesen nagyobb kihívást jelent, mint a hagyományos szalag. A kisebb átmérő, valamint az ultraprecíz átmérő és bevonatvastagság igénye a gyártási képesség új szintjét kívánja meg.

Az MBB körhuzal minősége közvetlen hatással van a napelem teljesítményére és megbízhatóságára. Az inkonzisztens átmérőjű vezetékek ellenállása változó, ami forró pontokhoz és áramveszteséghez vezet. Az egyenetlen forrasztóbevonatú huzal gyenge forrasztási kötéseket hoz létre, csökkentve a panel mechanikai szilárdságát és megbízhatóságát. A nem megfelelő szakítószilárdságú huzal kezelés közben eltörhet. Ez az oka annak, hogy az MBB körhuzal gyártása nagy téttel rendelkező folyamat, amely a legfejlettebb berendezéseket igényli. atJiangsu Goodroller Machinery Co., Ltd., kifejlesztettünk egy Solar PV Ribbon Machine gépet, amely megfelel ezeknek az igényes követelményeknek, biztosítva, hogy minden előállított MBB körhuzal méter a legjobb minőségű legyen.

2. Mi az a napelemes PV szalaggép, és hogyan működik?

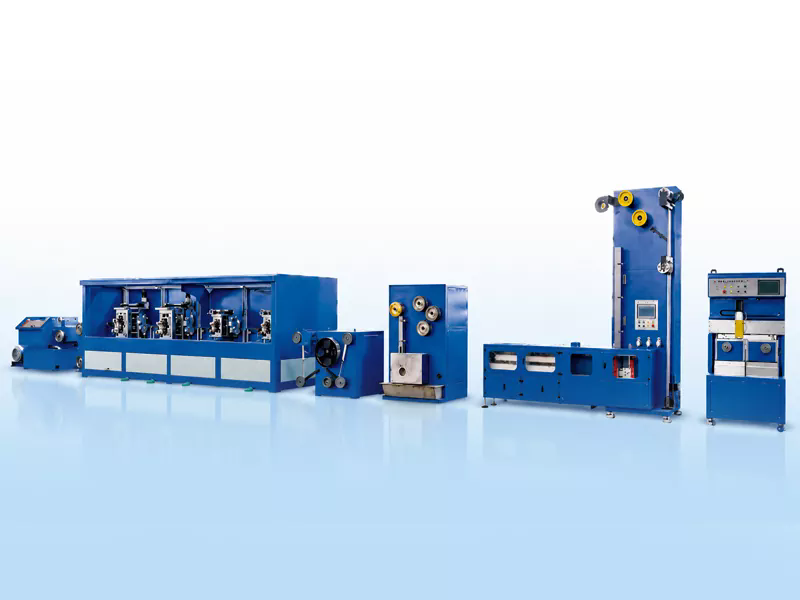

A Solar PV Ribbon Machine egy speciális gyártósor, amelyet a napelemekben használt nagy pontosságú összekötő vezetékek gyártására terveztek, beleértve az MBB körhuzalt is. Ez nem egy egyszerű huzalhúzó gép; ez egy kifinomult rendszer, amely több kritikus folyamatot egyetlen, folyamatos gyártósorba integrál. A gép jellemzően négy fő szakaszból áll: kifizetés, húzás, izzítás és bevonat. A folyamat egy rézhuzal orsóval kezdődik, amelyet egy sor húzószerszámon vezetnek át, amelyek mindegyike a végső specifikációra csökkenti az átmérőt. A húzási folyamatot egy precíz feszültségszabályozó rendszer vezérli, amely állandó húzóerőt tart fenn, biztosítva, hogy a huzal ne nyúljon meg vagy eltörjön.

A húzási szakaszt követően a huzal belép a lágyító szakaszba. Az izzítás egy hőkezelési eljárás, amely enyhíti a húzási folyamat által kiváltott belső feszültségeket, helyreállítja a huzal rugalmasságát és szabályozza mechanikai tulajdonságait, például a szakítószilárdságot és a nyúlást. Az izzító szakasz jellemzően egy többzónás kemencéből áll, precíz hőmérséklet-szabályozással, amely lehetővé teszi az izzítási paraméterek beállítását a kívánt huzaltulajdonságok elérése érdekében. A huzal ezután áthalad egy hűtőszakaszon, mielőtt a bevonási szakaszba lépne. A bevonat egy kritikus lépés, mivel egyenletes forrasztóötvözet réteget visz fel a huzalra. A bevonási folyamatot jellemzően melegbemerítési eljárással végzik, ahol a huzal olvadt forrasztófürdőn halad át. A fürdő hőmérséklete és a huzal sebessége pontosan szabályozott az egyenletes bevonatvastagság biztosítása érdekében.

A modern Solar PV Ribbon Machine egyik legfontosabb jellemzője az intelligens vezérlőrendszerek integrálása. A teljes gyártósort egy PLC (Programmable Logic Controller) felügyeli és vezérli, amely koordinálja a sebességet, a feszültséget, a hőmérsékletet és a bevonat vastagságát. Ez biztosítja, hogy a gyártási paraméterek a kiváló minőségű MBB kerek huzalokhoz szükséges szűk tűréshatárokon belül maradjanak. A GRM Rolling Mill-i gyárunk a napelemes PV szalaggépünket a pontosságra, megbízhatóságra és könnyű kezelhetőségre összpontosítva tervezte. Tisztában vagyunk vele, hogy ügyfeleinknek olyan gépre van szükségük, amely folyamatosan kiváló minőségű huzalt tud készíteni, és a mi gépünket úgy tervezték, hogy ezt a teljesítményt nyújtsa.

3. Hogyan javítja a precíziós rajzvezérlés a huzalátmérő konzisztenciáját?

Az MBB körhuzalgyártás legkritikusabb paramétere a huzal átmérője. Még néhány mikronos eltérés is befolyásolhatja a vezeték elektromos és mechanikai tulajdonságait, ami áramkimaradáshoz vagy töréshez vezethet. A Solar PV Ribbon Machine kivételes átmérőjű konzisztenciát ér el a precíziós húzószerszámok és a fejlett feszültségszabályozás kombinációjával. A húzószerszámok rendkívül kemény anyagokból, például gyémántból vagy volfrám-karbidból készülnek, és rendkívül pontos méretekkel készülnek. Ahogy a huzal áthalad az egyes szerszámokon, az átmérője egy meghatározott mértékben csökken. A matricák sorrendben vannak elrendezve, és mindegyik szerszám átmérőjét valamivel jobban csökkenti. A huzalt a húzási folyamat során is kenik, hogy csökkentsék a súrlódást és a szerszámok kopását.

A feszültségszabályozó rendszer az átmérőszabályozás másik kulcsfontosságú eleme. Ha a huzal feszültsége túl nagy, a huzal megnyúlik és vékonyabbá válik. Ha a feszültség túl alacsony, a huzal nem húzódik megfelelően, ami átmérőváltozásokhoz vezet. A Solar PV Ribbon Machine zárt hurkú feszültségszabályozó rendszert használ, amely folyamatosan figyeli a huzal feszességét, és beállítja a húzócsapok sebességét az állandó feszültség fenntartása érdekében. Ez biztosítja, hogy a huzal egyenletesen húzódik, ami egyenletes átmérőt eredményez. A feszültséget az izzítási folyamat során is szabályozzák, mivel a huzalt áthúzzák a kemencén. Ez megakadályozza, hogy a vezeték megereszkedjen vagy eltörjön a hőtágulás vagy összehúzódás következtében.

A napelemes PV szalaggépek jellemzően +/- 2 mikron átmérőtűrést tudnak elérni, ami lényegesen jobb, mint a hagyományos huzalhúzó gépekre jellemző +/- 10 mikron. Ez a jobb konzisztencia döntő fontosságú az MBB kerek huzal esetében. Az állandó átmérőjű vezeték egyenletes ellenállást biztosít, biztosítva, hogy a napelem optimális hatékonysággal működjön. Megbízhatóbb csatlakozást tesz lehetővé a napelemhez, mivel a forrasztás egyenletesebb. Ez megbízhatóbb és hatékonyabb napelemet eredményez. Üzemünk egy szabadalmaztatott feszültségszabályozó rendszert fejlesztett ki, amely képes elérni ezeket a szűk tűréshatárokat, biztosítva ügyfeleinknek a következő generációs napelemekhez szükséges kiváló minőségű MBB körhuzalt.

4. Hogyan biztosítja az izzítási eljárás a konzisztens mechanikai tulajdonságokat?

Bár az átmérő kritikus, az MBB kerek huzal mechanikai tulajdonságai – szakítószilárdsága, hajlékonysága és nyúlása – ugyanolyan fontosak. Ezek a tulajdonságok határozzák meg, hogy a huzal hogyan fog teljesíteni a napelem panel kezelése, forrasztása és élettartama során. Ha a huzal túl merev, nehezen kezelhető, és a forrasztási folyamat során eltörhet. Ha a vezeték túl puha, megereszkedhet vagy könnyen megsérülhet. A lágyítási folyamat felelős ezen tulajdonságok szabályozásáért. A húzás során a rézhuzal megkeményedik, keményebbé és törékenyebbé válik. Az izzítási folyamat során a huzalt meghatározott hőmérsékletre melegítik, majd lassan lehűtik, ami átkristályosítja a fémszemcséket, enyhíti a belső feszültséget, és helyreállítja a huzal rugalmasságát.

A napelemes PV szalaggépben az izzító szakasz egy pontosan vezérelt többzónás kemence. A huzal több, különböző hőmérsékletű zónán halad át, hogy elérje a kívánt izzítási profilt. A kemencén áthaladó huzal hőmérséklete és sebessége határozza meg a végső mechanikai tulajdonságokat. A kemence jellemzően védőatmoszférával, például nitrogénnel vagy hidrogénnel van felszerelve, hogy megakadályozza a huzal oxidációját a magas hőmérsékletű folyamat során. A kemencét követő hűtőszakasz is meghatározott hűtési sebesség elérésére van kialakítva, ami tovább befolyásolja a szemcseszerkezetet és a mechanikai tulajdonságokat.

Nézzünk egy konkrét példát: az MBB körhuzal szakítószilárdsága jellemzően 25 és 35 kg/mm² között van. Ha a huzalt 28 kg/mm² szakítószilárdságra lágyítják, akkor a huzalnak jó lesz a rugalmassága és könnyen kezelhető lesz. Ha a huzal alul van izzítva, a szakítószilárdsága 40 kg/mm² lehet, ami rideggé teszi a huzalt. Ha a huzalt túlmelegítik, a szakítószilárdság 20 kg/mm²-re csökkenhet, ami túl puhává teszi a huzalt. A Solar PV Ribbon Machine pontos hőmérséklet-szabályozása biztosítja, hogy az izzítási folyamat megismételhető és következetes legyen, lehetővé téve a gyártó számára, hogy pontosan a szükséges mechanikai tulajdonságokkal rendelkező huzalokat állítson elő. A Jiangsu Goodroller Machinery Co., Ltd.-nél széleskörű tapasztalattal rendelkezünk a Solar PV Ribbon Machine hőkezelési szakaszának tervezésében, biztosítva, hogy ügyfeleink a szükséges tulajdonságokkal rendelkező MBB kerek huzalt állíthassák elő.

5. Hogyan csökkenti a bevonat egyenletessége a hibákat és javítja a cellakapcsolatot?

Az MBB körhuzalgyártás utolsó kritikus lépése a forrasztóbevonat felvitele. A bevonat két célt szolgál: védi a rézhuzalt a korróziótól, és megkönnyíti a napelemhez való csatlakozást. A bevonatot egyenletesen és megfelelő vastagságban kell felhordani. Ha a bevonat túl vékony, előfordulhat, hogy nem nyújt megfelelő védelmet, vagy nem képez jó forrasztási kötést. Ha a bevonat túl vastag, az csökkentheti a huzal vezetőképességét és növelheti a gyártási költségeket. A Solar PV Ribbon Machine forró bevonási eljárást használ, ahol a huzal olvadt forrasztófürdőn halad át. A forrasztóanyag jellemzően ón-ólom vagy ón-ólom-ezüst ötvözet, bár ólommentes ötvözeteket is használnak. A fürdő hőmérséklete és a huzal sebessége pontosan szabályozott a kívánt bevonatvastagság elérése érdekében.

A bevonat egyenletessége több mechanizmuson keresztül érhető el. A huzalt előzetesen megtisztítják, és gyakran folyósítják, mielőtt belépnek a forrasztófürdőbe, hogy biztosítsák a jó nedvesítést. A fürdő hőmérsékletét +/- 2°C-on belül szabályozzuk az állandó viszkozitás és felületi feszültség fenntartása érdekében. A vezetéket szabályozott szögben húzzák ki a fürdőből, ami segít eltávolítani a felesleges forrasztást. A bevont huzal ezután áthalad egy törlőrendszeren, például egy légkésen vagy kerámia törlőn, hogy eltávolítsa a felesleges forrasztást és biztosítsa az egyenletes bevonatot. A végső bevonattal ellátott huzalt ezután lehűtjük, és feltekerjük egy felvevő orsóra.

Az alábbi táblázat összefoglalja a napelemes PV szalaggép bevonatrészének legfontosabb folyamatparamétereit.

A Solar PV Ribbon Machine által biztosított egységes bevonat elengedhetetlen a napelem megbízhatóságához. Az egységes bevonat biztosítja, hogy a huzal és a napelem közötti forrasztási kötés erős és egyenletes legyen, ami jó elektromos érintkezést és mechanikai szilárdságot biztosít. Ez csökkenti a napelem meghibásodásának kockázatát. A Jiangsu Goodroller Machinery Co., Ltd.-nél optimalizáltuk a Solar PV Ribbon Machine bevonatrészét, hogy a legjobb minőségű bevonatot biztosítsuk, biztosítva, hogy ügyfeleink MBB kerek huzal megfeleljen a legigényesebb követelményeknek.

6. Milyen előnyökkel jár a valós világban a napelemes PV szalaggép használata?

A Solar PV Ribbon Machine alkalmazása az MBB körhuzalgyártáshoz számos kézzelfogható termelési előnyt biztosít. Ezek az előnyök a megnövekedett hozamban, a jobb termékminőségben és az alacsonyabb termelési költségekben mérhetők. Vizsgáljuk meg azokat a konkrét módszereket, amelyekkel a Solar PV Ribbon Machine javítja a gyártási folyamatot. Az egyik legjelentősebb előny a hulladékarány csökkenése. A Solar PV Ribbon Machine precizitása, különösen a zárt hurkú vezérlőrendszerei minimalizálják az átmérő-ingadozásokat, az izzítási inkonzisztenciákat és a bevonathibákat. Ez azt eredményezi, hogy a huzal nagyobb arányban felel meg az előírásoknak, így csökken a selejtezésre kerülő huzal mennyisége.

További előny a termelési sebesség növekedése. Egy modern Solar PV Ribbon Machine percenként 10-30 méteres sebességgel tud működni, ami lényegesen gyorsabb, mint a régebbi gépek. A nagy sebességű működés a gép megbízhatóságával kombinálva növeli a gyártósor teljes teljesítményét. Ez lehetővé teszi a gyártók számára, hogy kielégítsék az MBB körhuzal iránti növekvő keresletet anélkül, hogy további gyártósorokba kellene beruházniuk. A Solar PV Ribbon Machine továbbfejlesztett folyamatszabályozást is kínál, lehetővé téve a gyártók számára, hogy állandó tulajdonságokkal rendelkező huzalokat állítsanak elő, függetlenül a nyersanyagok és a működési feltételek változásaitól. Ez csökkenti a gyakori folyamatbeállítások és minőségellenőrzések szükségességét, tovább javítva a hatékonyságot.

A Solar PV Ribbon Machine használatának valós előnyeit az alábbi táblázat szemlélteti, amely egy tipikus hagyományos gyártósor teljesítményét hasonlítja össze egy szoláris PV szalaggéppel felszerelt sorral.

Ezek a számok azt mutatják, hogy a Solar PV Ribbon Machine nem csak egy fokozatos fejlesztés; ez egy lépcsős változás az MBB körhuzalgyártásban. A jobb pontosság, a nagyobb sebesség és az alacsonyabb hulladékmennyiség kombinációja a kibocsátás jelentős növekedéséhez és a termelési költségek csökkenéséhez vezet. Az MBB körhuzal gyártói számára a napelemes PV szalaggépbe történő befektetés stratégiai lépés, amely javíthatja versenyképességüket és jövedelmezőségüket. Üzemünk a GRM Rolling Millben elkötelezte magát amellett, hogy ügyfeleinknek a legjobb minőségű napelemes napelemes szalaggépeket biztosítsa, segítve őket a valós termelési előnyök elérésében.

7. Gyakran Ismételt Kérdések (GYIK)

1. kérdés: Milyen huzalátmérőket tud előállítani a napelemes PV szalaggép?

Válasz: Egy tipikus napelemes PV szalaggép különféle átmérőjű, jellemzően 0,20 mm és 0,50 mm közötti MBB kerek huzalokat tud gyártani. A konkrét átmérőtartomány a gép konfigurációjától és a használt szerszámoktól függ. A Jiangsu Goodroller Machinery Co., Ltd.-ben található gyárunk olyan gépeket kínál, amelyek testreszabhatók meghatározott átmérők gyártására, valamint széles méretválasztékhoz tudunk szerszámokat biztosítani. Az MBB körhuzalok leggyakoribb átmérője 0,25 mm, 0,30 mm és 0,35 mm, de a gép igény szerint más méretekhez is adaptálható.

2. kérdés: Milyen típusú forrasztási bevonatokat alkalmazhat a Solar PV Ribbon Machine?

Válasz: A Solar PV Ribbon Machine különféle forrasztóbevonatokat alkalmazhat, beleértve a szabványos ón-ólom (SnPb) ötvözeteket, ólommentes ötvözeteket (például SnAgCu, SnBi és SnAg) és egyedi ötvözeteket. A bevonat típusát a forrasztófürdő összetétele határozza meg. A gépet úgy tervezték, hogy a fürdő hőmérsékletének és a huzal sebességének beállításával különböző forrasztóötvözetekkel működjön. Üzemünk útmutatást tud adni az Ön konkrét alkalmazásához legjobb bevonatötvözet kiválasztásához, és biztosítani tudja a szükséges berendezéseket.

3. kérdés: Hogyan kezeli a Solar PV Ribbon Machine a különböző huzalanyagokat?

Válasz: A Solar PV Ribbon Machine elsősorban rézhuzalhoz készült, amely a fotovoltaikus összekötő vezetékek szabványos anyaga. A gép azonban más anyagokat is képes kezelni, például ezüstözött rezet vagy alumíniumot, a folyamatparaméterek megfelelő beállításával. Előfordulhat, hogy a húzási és izzítási folyamatokat módosítani kell a különböző anyagokhoz, és a bevonási eljárást az adott forrasztóötvözethez kell igazítani. Üzemünk testreszabhatja a gépet, hogy megfeleljen az Ön speciális huzalanyag- és bevonatkövetelményeinek.

4. kérdés: Mi a karbantartási követelmény egy napelemes PV szalaggéphez?

Válasz: A Solar PV Ribbon Machine megbízható működésre készült, minimális karbantartással. A rutin karbantartás magában foglalja a húzószerszámok tisztítását, a feszültségszabályozó rendszer ellenőrzését, valamint a szíjak és csapágyak állapotának ellenőrzését. Az izzító kemence rendszeres ellenőrzést és a hőmérséklet-érzékelők kalibrálását is igényli. A forrasztófürdő rendszeres tisztítást és forrasztóötvözet-utánpótlást igényel. Üzemünk átfogó karbantartási kézikönyvvel és műszaki támogatással segíti ügyfeleit gépeik csúcsteljesítményű működésében.

5. kérdés: Mennyi a napelemes PV szalaggép tipikus élettartama?

Válasz: A kiváló minőségű Solar PV Ribbon Machine élettartama 10-15 év vagy több is lehet, a karbantartás szintjétől és az üzemi körülményektől függően. A kulcsfontosságú alkatrészek, amelyek idővel cserére szorulhatnak, közé tartoznak a húzószerszámok, az izzító kemence fűtőelemei és a forrasztófürdő alkatrészei. A Jiangsu Goodroller Machinery Co., Ltd.-ben található gyárunk a pótalkatrészek teljes skáláját és műszaki támogatást nyújt annak érdekében, hogy gépeink továbbra is megbízhatóan működjenek teljes élettartamuk során.

8. Következtetés

A Solar PV Ribbon Machine elengedhetetlen eszköz a kiváló minőségű MBB körhuzal előállításához. A precíziós húzás, a szabályozott izzítás és az egységes bevonatolási képességek lehetővé teszik a gyártók számára, hogy kivételes konzisztenciájú huzalokat állítsanak elő, ami csökkenti a selejt mennyiségét, növeli a gyártási sebességet és jobb végterméket eredményez. A napelemes PV szalaggépbe való befektetéssel a gyártók kielégíthetik a nagy hatékonyságú napelemek iránti növekvő keresletet, miközben csökkentik gyártási költségeiket és javítják környezeti lábnyomukat. A Solar PV Ribbon Machine előnyei túlmutatnak a gyártósoron; hozzájárulnak a hatékonyabb és megbízhatóbb napelemek kifejlesztéséhez, felgyorsítva az átmenetet a fenntartható energetikai jövő felé.

A Jiangsu Goodroller Machinery Co., Ltd.-nél elkötelezettek vagyunk a napelemes összekötő huzalgyártás technológiájának fejlesztése mellett. Napelemes PV szalaggépeinket a pontosság, a megbízhatóság és a könnyű kezelhetőség szem előtt tartásával terveztük, biztosítva, hogy ügyfeleink a legjobb minőségű MBB körhuzalt állíthassák elő. Meghívjuk Önt, hogy vegye fel velünk a kapcsolatot, hogy többet megtudjon gépeinkről és arról, hogy azok miként segíthetik az Ön gyártási műveleteit.

Lépjen kapcsolatba a Jiangsu Goodroller Machinery Co., Ltd.-vel még mahogy felfedezze, hogyan tudja a napelemes PV szalaggépünk átalakítani az MBB körhuzalgyártást.
